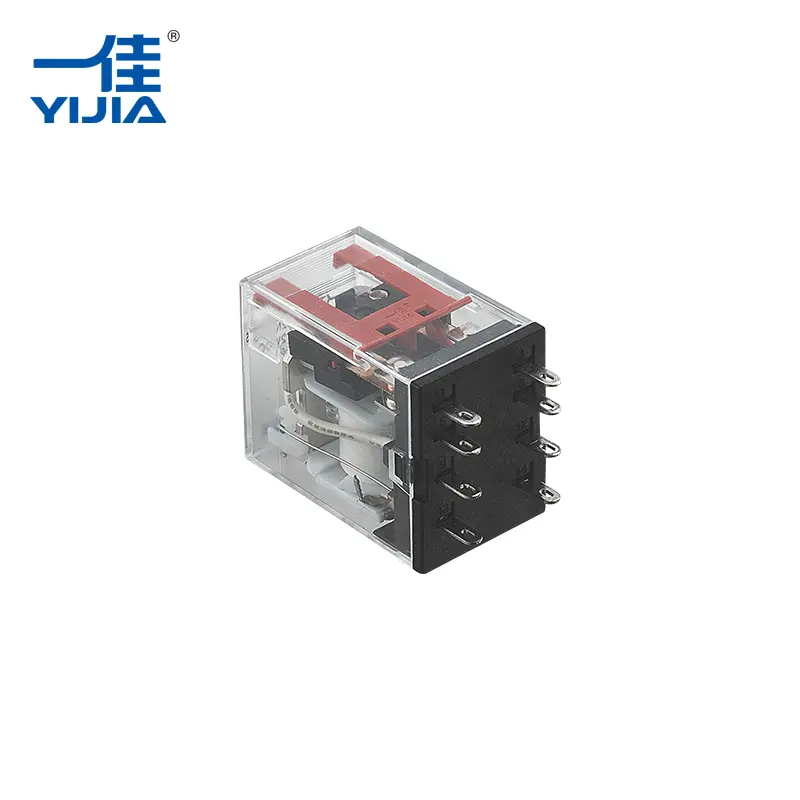

YIJIA elmagyarázza, hogyan anElektromágneses reléa szigetelés kialakítása, az érintkezőszerkezet és az elektromágneses vezérlési technológia révén nagy dielektromos szilárdságot tart fenn nagyáramú kapcsoláskor.
Ahogy az ipari berendezések egyre erősebbek és automatizáltabbak, az elektromos vezérlőelemek egyre nagyobb biztonsági és megbízhatósági követelményekkel szembesülnek. A nagy áramok kapcsolása nem csak az elektromos áram áthaladását jelenti; megköveteli továbbá a nem kívánt elektromos szivárgás megelőzését, az ívkel kapcsolatos kockázatok csökkentését és a különböző áramkörök közötti stabil szigetelés fenntartását.
Az elektromágneses relé fontos szerepet játszik ebben a folyamatban, mert lehetővé teszi egy kis teljesítményű vezérlőjel számára, hogy nagyobb teljesítményű áramkört működtessen, miközben a vezérlőoldalt elektromosan elválasztja a terhelési oldaltól. Ez az elválasztási képesség az egyik legfontosabb oka annak, hogy a relék továbbra is széles körben használják az ipari vezérlőrendszerekben.
Ha az elektromos berendezések nagyobb áramerősséggel működnek, a belső alkatrészek nagyobb elektromos igénybevételnek vannak kitéve. A kapcsolás során az érintkezők közötti feszültségkülönbség olyan körülményeket teremthet, amelyekben az elektromosság nem kívánt utakon próbál haladni.
A dielektromos szilárdság a szigetelő anyagok és a szerkezeti kialakítás azon képességére utal, hogy elektromos meghibásodás nélkül képesek ellenállni a feszültségnek. Az ipari alkalmazásokban használt reléknél az erős dielektromos teljesítmény segít fenntartani a biztonságos elválasztást a következők között:
Megfelelő szigetelési képesség hiányában az elektromos szivárgás vagy meghibásodás befolyásolhatja a berendezés működését és biztonsági aggályokat okozhat.
| Elektromos kihívás | Lehetséges hatás | Tervezési követelmény |
|---|---|---|
| Nagyfeszültségű feszültség | A szigetelés meghibásodásának veszélye | Erős szigetelő szerkezet |
| Gyakori váltás | Érintkezési kopás és hőképződés | Megbízható érintkezési anyagok |
| Nagy áramterhelések | Fokozott elektromos feszültség | Optimalizált érintkező kialakítás |
| Elektromos ívek | Érintkezési sérülés | Továbbfejlesztett kapcsolási védelem |
A működési elve egyelektromágneses reléaz elektromos jel mechanikus mozgássá alakításán alapul.
Amikor az áram átfolyik a relé tekercsen, mágneses mezőt hoz létre, amely vonzza a belső armatúrát. Ez a mozgás megváltoztatja az érintkezők helyzetét, lehetővé téve az áramkör nyitását vagy zárását.
A lényeg az, hogy a tekercs áramkör és az érintkező áramkör fizikailag elkülönüljön. Ez a szerkezet lehetővé teszi, hogy a relé vezéreljen egy nagy teljesítményű áramkört anélkül, hogy a vezérlőjelet közvetlenül a terheléshez csatlakoztatná.
Egy tipikus váltási folyamat a következőket tartalmazza:
Ez a kialakítás rugalmas vezérlést és elektromos szigetelést biztosít.
Az érintkezőrendszer a relé teljesítményét befolyásoló egyik legfontosabb alkatrész. Működés közben az érintkezők ismételten csatlakoztatják és leválasztják az elektromos utakat. Nagy áramerősségű alkalmazásoknál az érintkezőszerkezetnek el kell viselnie az elektromos terhelést, miközben megőrzi a stabil működést.
Számos tényező befolyásolja az érintkezési teljesítményt:
| Lépjen kapcsolatba a tervezési tényezővel | Hatás a teljesítményre |
|---|---|
| Kapcsolati anyag | Befolyásolja a vezetőképességet és a kopásállóságot |
| Érintkezőtávolság | Segít javítani a szigetelési képességet |
| Érintkezési nyomás | Támogatja a stabil elektromos csatlakozást |
| Mechanikus mozgási pontosság | Csökkenti a kapcsolási hibákat |
A jól megtervezett érintkezőszerkezet segít csökkenteni az ismétlődő kapcsolásból adódó problémákat, például az érintkezési ellenállás növekedését vagy az instabil elektromos csatlakozást.
A relé belsejében lévő szigetelőrendszer nem korlátozódik a külső házra. A belső akadályok, a tekercsszigetelés és a vezető részek közötti távolság mind hozzájárul a dielektromos teljesítményhez.
Ipari környezetben a relé a következőket tapasztalhatja:
Ezért a szigetelőanyagoknak hosszú ideig meg kell őrizniük tulajdonságaikat.
Az elektromágneses relé belső szerkezete általában szigetelő elemeket tartalmaz a tekercs körül és az érintkezési területeken, hogy megakadályozzák a nem kívánt elektromos utakat. Az alkatrészek közötti megfelelő távolság szintén javítja a feszültségellenállást.
Az anyagválasztás közvetlenül befolyásolja a relé működését az ismételt működés során. A vezető részek jó elektromos teljesítményt igényelnek, míg a szigetelő alkatrészek stabil védelmet igényelnek.
A közös tervezési szempontok a következők:
| Összetevő | Fő funkció |
|---|---|
| Tekercs szigetelés | Elválasztja a vezérlő áramkört a mágneses rendszertől |
| Kapcsolati anyag | Hatékonyan továbbítja az áramot |
| Ház anyaga | Védi a belső alkatrészeket |
| Mechanikai tartóelemek | Fenntartja a pontos mozgást |
A nagyáramú kapcsolásnál különösen fontos a vezetőképesség és a szigetelés egyensúlya. Az alkatrésznek lehetővé kell tennie, hogy az áram a megfelelő úton haladjon keresztül, miközben meg kell akadályoznia a nem kívánt elektromos csatlakozásokat.
Az ipari rendszerek gyakran támaszkodnak relékre, ahol az elektromos leválasztás és a kapcsolási megbízhatóság elengedhetetlen.
A gyártóberendezések gyakran tartalmaznak motorokat, működtetőket és vezérlőrendszereket, amelyek megbízható kapcsolást igényelnek. A relék segítik a vezérlőjelek elkülönítését a nagyobb teljesítményű áramköröktől.
Az elektromos szekrények több, együtt működő áramkört tartalmaznak. Az erős szigetelési teljesítmény hozzájárul a különböző elektromos funkciók biztonságos elkülönítéséhez.
Az automatizált rendszerek pontos jelvezérlést igényelnek. A relék praktikus módot kínálnak a különböző elektromos terhelések kezelésére, miközben védik az érzékeny vezérlőelemeket.
A nagyobb áramerősségű berendezésekhez olyan kapcsolóelemekre van szükség, amelyek elektromos igénybevétel mellett is stabil működést tudnak fenntartani.
Az ipari alkalmazásokhoz való relé kiválasztásához többre van szükség, mint a névleges áramértékek ellenőrzésére. A munkakörnyezet és az elektromos követelmények szintén befolyásolják a teljesítményt.
A fontos szempontok közé tartozik:
| Kiválasztási tényező | Miért számít |
|---|---|
| Névleges áram | Meghatározza a megfelelő teherkezelési képességet |
| Dielektromos szilárdság | Támogatja a biztonságos elektromos szigetelést |
| Kapcsolási frekvencia | Befolyásolja a mechanikai élettartamot |
| Kapcsolati konfiguráció | Meghatározza az áramkör vezérlési lehetőségeit |
| Működési környezet | Anyag- és védelmi követelményeket érint |
A megfelelő relé kialakításnak meg kell felelnie a berendezés elektromos jellemzőinek és tényleges működési feltételeinek.
Az automatizálási technológia fejlődésével az ipari vezérlőrendszerekhez olyan alkatrészekre van szükség, amelyek ötvözik a kompakt kialakítást a megbízható teljesítménnyel. Az elektromágneses elv továbbra is értékes, mert egyszerű módszert biztosít a nagy teljesítményű áramkörök kis teljesítményű jelekkel történő vezérlésére.
Az elektromágneses relé nagy dielektromos szilárdságot ér el több kombinált tervezési elem révén, beleértve a hatékony szigetelőszerkezeteket, az ellenőrzött érintkezési távolságokat, a megbízható anyagokat és a precíz mechanikai mozgást.
A YIJIA Industrial Electrical Co., Ltd. olyan ipari vezérlőelemekre összpontosít, mint a relék, AC kontaktorok, nyomógombos kapcsolók, jelzőlámpák és kapcsolódó elektromos termékek. A terméktervezés és a minőségirányítás folyamatos fejlesztése révén a YIJIA olyan alkatrészeket fejleszt, amelyek támogatják a különböző ipari szabályozási követelményeket.
Mivel a nagyáramú kapcsolás továbbra is fontos szerepet játszik a gépekben, az automatizálásban és az elektromos rendszerekben, a dielektromos szilárdság továbbra is kulcsfontosságú tényező a relé teljesítményében. Az elektromágneses működés és a szigetelésre fókuszáló tervezés kombinációja lehetővé teszi aElektromágneses reléstabil áramkör-vezérlést biztosít, miközben a megbízható elektromos szétválasztást megőrzi az igényes alkalmazásokban.
